 STEROWNIK KOTŁA Z PALNIKIEM PELLET REG-03TFT

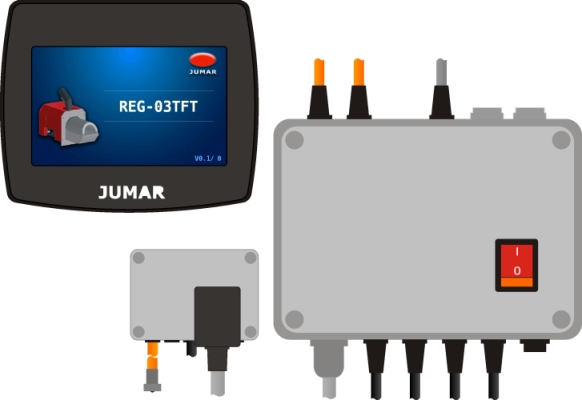

Sterownik palnika pellet REG-03TFT



Sterownik REG - 03TFT jest nowoczesnym urządzeniem mikroprocesorowym, kontrolującym pracę palnika pellet. Zaimplementowanie zaawansowanych algorytmów sterowania oraz czujnika płomienia zapewnia prostotę obsługi oraz pełną automatyzacje procesu spalania. Zastosowanie kolorowego, dotykowego wyświetlacza zapewnia łatwą i przejrzystą interakcje pomiędzy użytkownikiem, a urządzeniem. Sterownik przystosowano również do pracy z pompą centralnego ogrzewania i pompą ciepłej wody użytkowej (opcja). Regulator wyposażony jest również w wejście termostatu pokojowego, który umożliwia zmianę parametru pracy kotła po osiągnięciu danej temperatury w pomieszczeniu. Dodana została również funkcja sterowania czasowego – użytkownik ma możliwość ustawienia czasów grzania palnika.

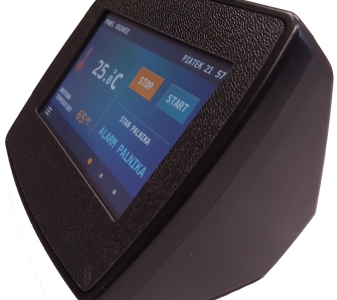

WYŚWIETLACZ:

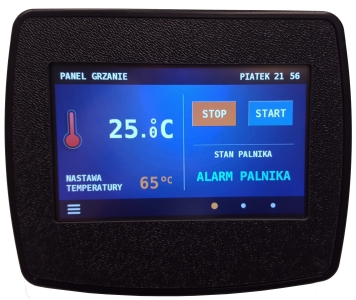

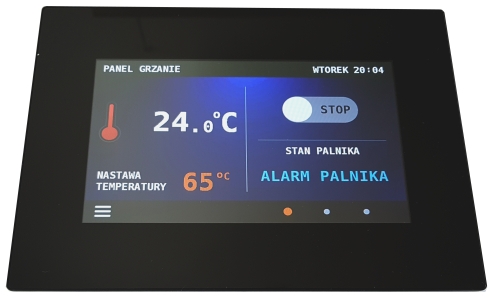

Dostępne są trzy rodzaje wyświetlaczy dotykowych 7", 5" oraz 3.2":

7" - rozdzielczość 800x480, wielkość: 154mm x 86mm, komunikaty głosowe w języku polskim i angielskim
5" - rozdzielczość 800x480, wielkość: 110mm x 68mm
3.2" - rozdzielczość 480x272, wielkość 72mm x 44mm

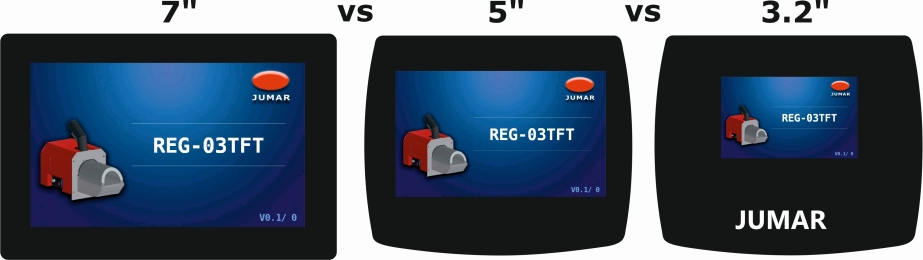

REG-03TFT LCD porównanie

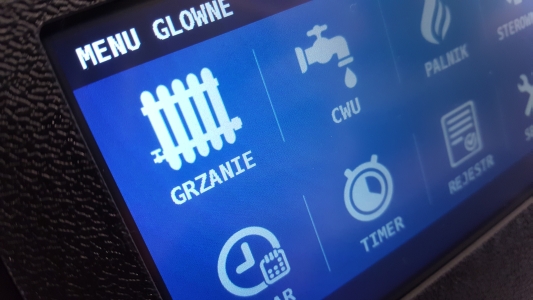

PRZYKŁADOWE EKRANY:

REG-03TFT Menu REG-03TFT Menu REG-03TFT Menu

REG-03TFT Menu REG-03TFT Menu REG-03TFT Menu

REG-03TFT Menu REG-03TFT Menu REG-03TFT Menu





FUNKCJE STEROWNIKA:

- automatyczne sterowanie procesem spalania,

- współpraca z palnikami do 500kW,

- funkcje czasowe - praca palnika w określonych przedziałach czasu (zegar tygodniowy),

- współpraca z termostatem pokojowym (opcja)

- współpraca ze sterowaniem zewnętrznym (opcja),

- sterowanie dodatkowego systemu czyszczącego (opcja),

- sterowanie pompą ciepłej wody użytkowej CWU (opcja),

- pomiar temperatury komina (opcja)

- podgląd i zapis zdarzeń oraz diagnostyka (awarie, problemy z palnikiem),

- wbudowane STB kotła (zabezpieczenie przed przegrzaniem),

- możliwość sterowania i serwisowania zdalnego (wymagany moduł WiFi oraz konfiguracja sieci ethernet),

- menu w języku polskim i angielskim.



*opcja - sterownik posiada dwa dowolnie konfigurowalne wyjścia i wejścia. Możliwe jest skonfigurowanie urządzenia pod daną instalacje grzewczą.



FUNKCJE STERUJĄCE:

- sterowanie podajnikiem,

- sterowanie podajnikiem wewnętrznym (opcja),

- sterowanie wentylatorem,

- sterowanie zapalarką,

- sterowanie pompą centralnego ogrzewania,

- sterowanie pompą ciepłej wody użytkowej (opcja),

- sterowanie systemem czyszczącym: kompresor, pogrzebacz, palnik rotacyjny (opcja).


*opcja - sterownik posiada dwa dowolnie konfigurowalne wyjścia i wejścia. Możliwe jest skonfigurowanie urządzenia pod daną instalacje grzewczą.


PRZYKŁADOWE PODŁĄCZENIE STEROWNIKA DO INSTALACJI:

REG-03TFT Instalacja

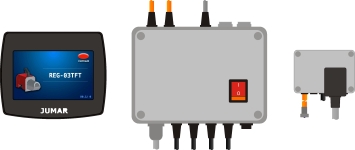

W SKŁAD ZESTAWU STEROWNIKA WCHODZI:

instrukcje użytkownika i serwisowa, schemat podłączeniowy,

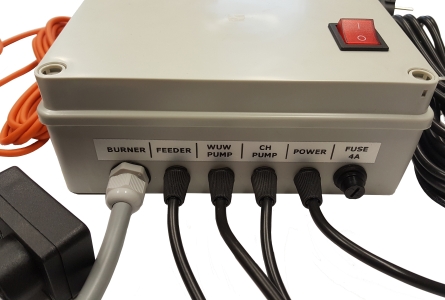

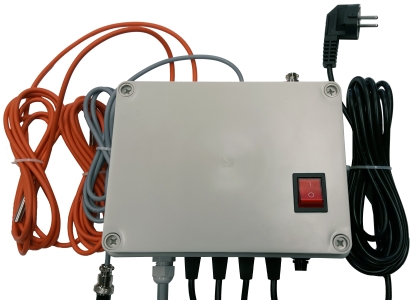

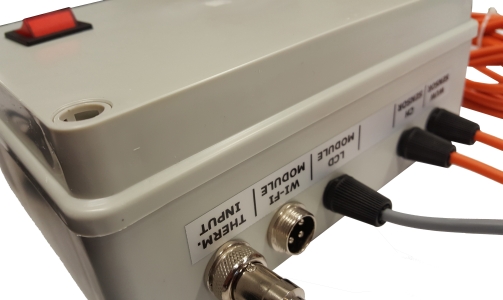

- moduł wykonawczy wraz ze sterowaniem,

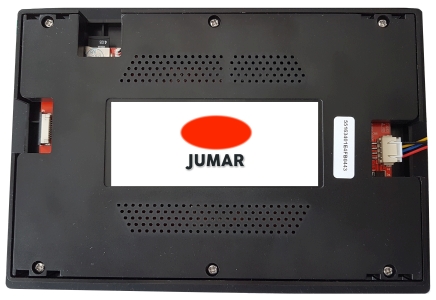

- moduł wyświetlacza 7 cali,  5 cali lub 3,2 cala,

- komplet czujników: CO, płomienia, STB palnika,

- komplet przewodów zasilających: zasilanie, pompa, podajnik, zasilanie palnika wraz z gniazdem BULGIN,

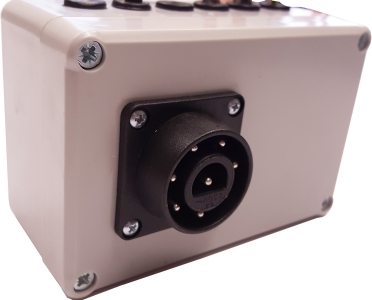

- puszka podłączeniowa na palnik,



 REG-03TFT Zestaw   REG-03TFT Kabel   REG-03TFT Czujnik temperatury



WYPOSAŻENIE DODATKOWE:

- moduł WiFi do współpracy z dedykowaną aplikacją dla systemu Android:



REG-03TFT Aplikacja Android REG-03TFT Aplikacja Android REG-03TFT Aplikacja Android


Dodatkowo dla sterownika zostaje udostępniona lista komend do integracji z innymi systemami. Komendy są komendami typu AT. Do komunikacji można użyć portu UART(RS232) lub modułu Wi-Fi (połączenie poprzez TCP/IP). Lista komend znajduje się w pliku do pobrania.



PLIKI DO POBRANIA



PDF

Instrukcja obsługi
REG-03TFT

(polska)

PDF

Instrukcja obsługi
modułu WiFi

(polska)

 PDF

Instrukcja obsługi
REG-03TFT

(angielska)

PDF

Instrukcja obsługi
modułu WiFi

(angielska)

 android

Aplikacja
REG-03TFT
Android

(wersja 1.0)

 calcSpis komend
REG-03TFT

(OpenOffice)
(polska)

calcSpis komend
REG-03TFT

(OpenOffice)
(angielska)
